سیستم رادار پیشرفته و قوی رادار دفاع هوایی همه آب و هوا

محصولات

سیستم رادار پیشرفته و قوی رادار دفاع هوایی همه آب و هوا

مقدار تولیدی:	1
قیمت:	negotiable
دوره تحویل:	30
روش پرداخت:	L/C، T/T
Supply Capacity:	10 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع

چنگدو

نام تجاری

HYH

حالت های تشخیص:

هوا، زمین و دریا

انتقال قدرت:

حداکثر 10 کیلو وات

سیستم رادار:

آرایه فازی فعال دوبعدی

محدوده فرکانس:

2-18 گیگاهرتز

فرمان پرتو:

پرتوهای دیجیتال

محدوده اسکن:

0.24km-26km

وضوح محدوده:

کمتر از 1 متر

محدوده کور:

240 متر

اندازه:

≤700*290*450 (میلی متر)

منبع برق:

AC 220 ولت، 50 هرتز

باند فرکانس کاری:

گروه X

سرعت آنتن:

≤10 دور در دقیقه

دمای کار:

-40 درجه سانتی گراد تا +55 درجه سانتی گراد

محدوده ردیابی هدف:

بیش از 300 کیلومتر

سیستم فنی:

پالس مدوله شده با فرکانس خطی

برجسته کردن:

سيستم رادار پيشرفته و قوي نظارت,رادار دفاع هوایی قوی,تمام سيستم هاي رادار هواپيمايي

Robust Air Defense Radar

All Weather Advanced Radar Surveillance System

توضیحات محصول

سیستم رادار سه بعدی فشرده 70 کیلوگرم با نرخ تجدید ≤1.5 ثانیه برای پاسخ سریع به تهدید

خلاصه ی محصول

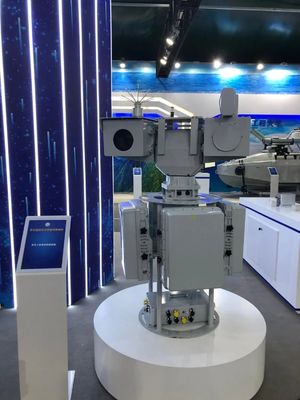

HYH 223-5C1K-3D یک سیستم رادار نظارت امنیتی پیشرفته است که برای تشخیص هواپیماهای بدون سرنشین در ارتفاع پایین و تهدیدات هوایی طراحی شده است.,این رادار باند C عملکرد برتر را در تمام شرایط آب و هوایی تضمین می کند. بر خلاف همتای تک صفحه ای خود (HYH 223-1C1K) ، 5C1K-3D دارای یک رادارپیکربندی آرایه فاز 4 پانلیهمراه با یک برنامه اختصاصیرادار 3D برای اندازه گیری ارتفاع، امکان پوشش 360 درجه ازازیتوت و اندازه گیری دقیق ارتفاع برای نظارت جامع بر فضای هوایی.

ویژگی های کلیدی

360 درجه + تشخیص سه بعدی: چهار پانل سیستم آرایه فاز با رادار ارتفاع سنجی یکپارچه برای نظارت کامل.
دقت بالا: دقت فاصله ≤10m، دقت آزیموت ≤1.0° و دقت سرعت ≤0.2m/s.
تکنولوژی پیشرفته MIMO: سیستم چند ورودی چند ورودی، وضوح هدف و ردیابی را افزایش می دهد.
محدوده تشخیص گسترده: بدون سرنشین های کوچک به اندازه DJI Phantom 3/4 (RCS≈0.01m2) تا 1.2km را تشخیص می دهد.
قابلیت اطمینان در همه آب و هوا: در دمای شدید (-40 ° C تا + 60 ° C) با باران، گرد و غبار، شن و ماسه و مقاومت در برابر خوردگی کار می کند.
جمع و جور و محکم: سبک وزن (≤70kg) و طراحی با دوام برای استفاده آسان در محیط های بحرانی.

درخواست ها
برای حفاظت از مناطق با امنیت بالا ایده آل است:

فرودگاه ها
پایگاه های نظامی
نظارت مرزی
حفاظت از زیرساخت های حیاتی

مشخصات فنی

پارامتر	مشخصات
فرکانس کار	باند C (۵٫۵-۵٫۸ گیگاهرتز)
محدوده شناسایی	1.2 کیلومتر (DJI Phantom 3/4, سری Mavic)
حداقل محدوده شناسایی	≤100 متر
پوشش ازیموت	۳۶۰ درجه (صفحه مرحله ای ۴ پانلی) + اندازه گیری ارتفاع سه بعدی
پوشش ارتفاع	40°
نرخ داده	≤1.5 ثانیه
حداکثر قدرت خروجی	۴ وات در هر پانل
منبع برق	AC220V / 250W
رابط	اترنت (پروتکل UDP)
ابعاد	۷۲۵ میلی متر × ۷۲۵ میلی متر × ۷۳۵ میلی متر (در حالت دو بعدی) / ۷۲۵ میلی متر × ۷۲۵ میلی متر × ۱۴۰۰ میلی متر (در حالت سه بعدی)
دمای عملیاتی	-40°C تا +60°C
رتبه بندی زیست محیطی	ضد باران، ضد گرد و غبار، ضد شن، ضد رطوبت، ضد قالب، ضد نمک

چرا HYH 223-5C1K-3D را انتخاب کردید؟
ترکیب کردنپردازش اطلاعات با سرعت بالا,دوام درجه نظامیوردیابی فضایی سه بعدی، این رادار آگاهی بی نظیر از وضعیت را برای عملیات ضد هواپیماهای بدون سرنشین و امنیت فضای هوایی فراهم می کند. طراحی ماژولار آن، گسترش سریع و ادغام با سیستم های دفاعی موجود را تضمین می کند.که باعث می شود آن را یک دارایی حیاتی برای نیازهای نظارت مدرن.
